Popis

BeoLink Passive obsahuje: Control Box,  IR čidlo, propojovací kabel a síťový kabel.

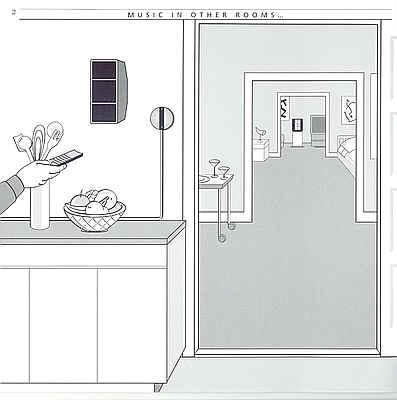

BeoLink Passive umožňuje použití pasivních reproduktorů ve vedlejších místnostech. ( Instalace MasterLink ).

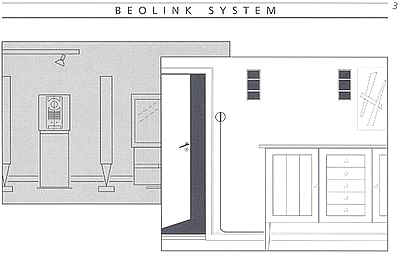

hlavní místnost                                                           vedlejší místnost

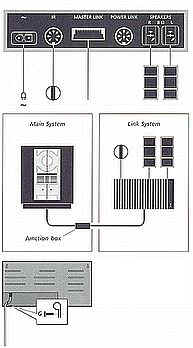

 Připjení konektorů zleva:
230V    čidlo     Master Link    Power Link    repro zásuvky



Main system - hlavní systém
Link system - vedlejší místnost

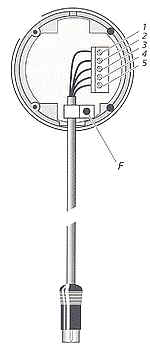

připojení kabelu čidla k Beolink Passive
spona proti vytržení


 Barevné označení terminálu pro připojení čidla:

1 - žlutá
2 - šedá
3 - zelená
4 - bílá
5 - hnědá

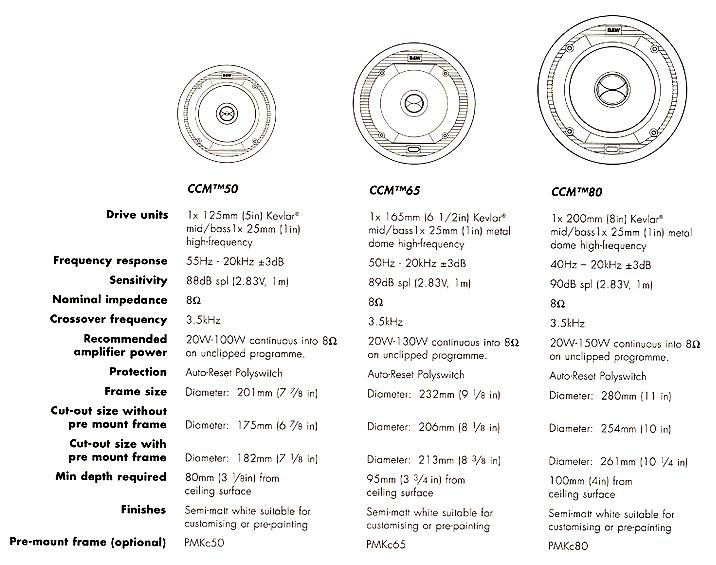

Technické informace k reproduktorům B & W řady CCM, které doporučujeme k instalacím do podhledů např. koupelen, kuchyní apod.
